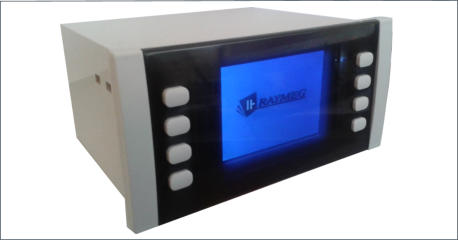

При програмирането на контролера могат да се определят:
•
*основен и резервен източник (CATS1601-S);
•
*типа на комутиращите апарати - автом. прекъсвачи с моторно задвижване, контактори или превключващи
разединители(Change-Over);
•
*напрежение на източника - 380V, 400V, 415V;
•
праговете за првевклюване при спад или повишение на напрежението на фазите изразени в проценти;
•
хистерезис;
•
времената за включване на резервното захранване и въстановяване на основното захранване;
•
настройки за комуникация - Modbus/RTU
*необходима е парола
Контролера управлява включването на
резервно захранване в следните схеми:
•

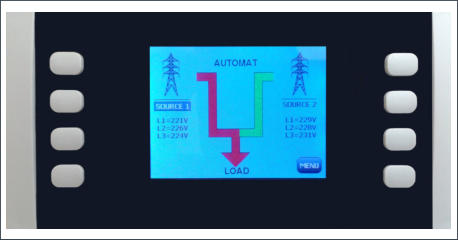

схема с два комутиращи апарата,
превключващи два независими
източника на напрежение;
•

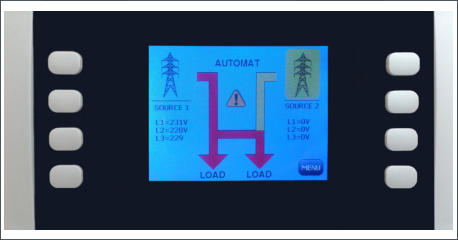

схема с три комутиращи апарата -
секциониране;
•

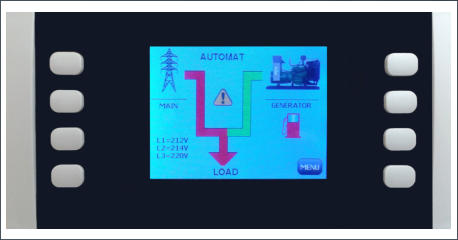

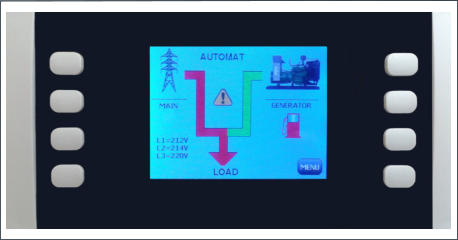

схема с резервен източник -
генератор;
Източници на захранване: трифазна или
монофазна система от напрежения с
неутрала. Източниците са галванично
разделени в контролера.
